Astor transformatörleri, endüstriyel tesislerden enerji santrallerine uzanan geniş bir kullanım alanında yüksek verimlilik ve dayanıklılıkla çalışmak üzere tasarlanır. Bununla birlikte en güvenilir ekipman bile uygunsuz işletme koşulları, uzayan bakım aralıkları veya çevresel etkiler nedeniyle belirli arıza örüntülerine yatkın hale gelebilir. Bu noktada kritik olan, arızanın belirtilerini erken tanımak ve doğru müdahaleyi gecikmeden uygulamaktır.
Bir Astor yetkili servis merkezi olarak ASHA Enerji, sahada en sık karşılaştığı beş transformatör arıza tipini ve bunlara yönelik doğru müdahale yöntemlerini bu yazıda aktarıyor. Her arıza başlığı; belirtiler, olası nedenler ve servis prosedürü olmak üzere üç boyutuyla ele alınmaktadır.
1. Yağ Kaçağı ve Sızdırmazlık Sorunları
Yağlı Astor transformatörlerinde en yaygın ve en görünür arıza türü yağ kaçağıdır. Trafo gövdesi çevresinde yağ lekesi oluşması, radyatör veya flanş bağlantılarında ıslaklık ve yağ seviye göstergesinde sürekli düşüş bu durumun başlıca belirtileridir. Kaçak yalnızca yağ kaybıyla sınırlı kalmaz; dielektrik yalıtım performansının bozulmasına, soğutma kapasitesinin düşmesine ve sargıların uzun vadeli hasarına zemin hazırlar.
Sık karşılaşılan sebepler arasında yaşlanan conta ve sızdırmazlık elemanları, aşırı sıcaklık kaynaklı malzeme yorulması, gevşeyen flanş bağlantıları ve taşıma ya da deprem etkisiyle oluşan mikro çatlaklar sayılabilir. Doğru çözüm yöntemi, kaçağın tam kaynağını saptamadan önce körü körüne onarım girişiminde bulunmamaktır. Görsel inceleme ve basınç testi ile kaçak noktaları belirlendikten sonra, yalnızca Astor onaylı orijinal contalar ve sızdırmazlık elemanları kullanılarak onarım yapılmalı; işlem sonrasında yağ seviyesi ve kalitesi birlikte değerlendirilmelidir.
Pratik uyarı: Yağ kaçağı tespit edildiğinde yapılmaması gereken, mevcut yağ üstüne yeni yağ ekleyerek sorunu ötelemektir. Kaçağın kaynağı giderilmeden yapılan takviye hem arızanın büyümesine hem de çevre kirliliğine yol açar.
2. Yüksek Sargı Sıcaklığı ve Termal Aşırı Yüklenme
Transformatör termometresinin sürekli yüksek değer göstermesi, sıcaklık alarm rölelerinin sık devreye girmesi veya soğutma fanlarının devamlı çalışması termal sorunun habercisidir. Uzun süreli yüksek sıcaklık, sargı izolasyonunu hızla bozar ve trafonun ömrünü ciddi ölçüde kısaltır; her 8-10°C'lik aşırı ısınmanın izolasyon ömrünü yaklaşık yarı yarıya düşürdüğü endüstri standardı bir kabuldür.
Bu arızanın en yaygın nedenleri şunlardır: tesisin gerçek yük profiline göre yetersiz kapasitede seçilmiş trafo, soğutma kanallarında birikim ve tıkanma, arızalı soğutma fanı veya pompası ve havalandırmanın yetersiz kaldığı trafo odası tasarımı. Çözüm sürecinde öncelikle yük eğrisi incelenmeli, aşırı yük varsa yük dağılımı yeniden yapılandırılmalıdır. Soğutma sistemi eksiksiz test edilmeli, radyatörler temizlenmeli ve fan motorlarının çalışması doğrulanmalıdır. Sorun tekrar ediyorsa trafonun nominal kapasitesi ve tesis yükü arasındaki uyumsuzluk mühendislik düzeyinde yeniden değerlendirilmelidir.
3. Aşırı Gürültü ve Mekanik Titreşim
Transformatörden kaynaklanan düşük frekanslı uğultu, metal titreşim sesi veya dönemsel çarpma gürültüsü işletme personelinin dikkatle izlemesi gereken belirtilerdir. Belirli bir düzeyin üzerinde titreşim, civata ve bağlantı elemanlarının gevşemesine, yağ borularında yorulma çatlaklarına ve komşu ekipmanlarda rezonans hasarına neden olabilir.

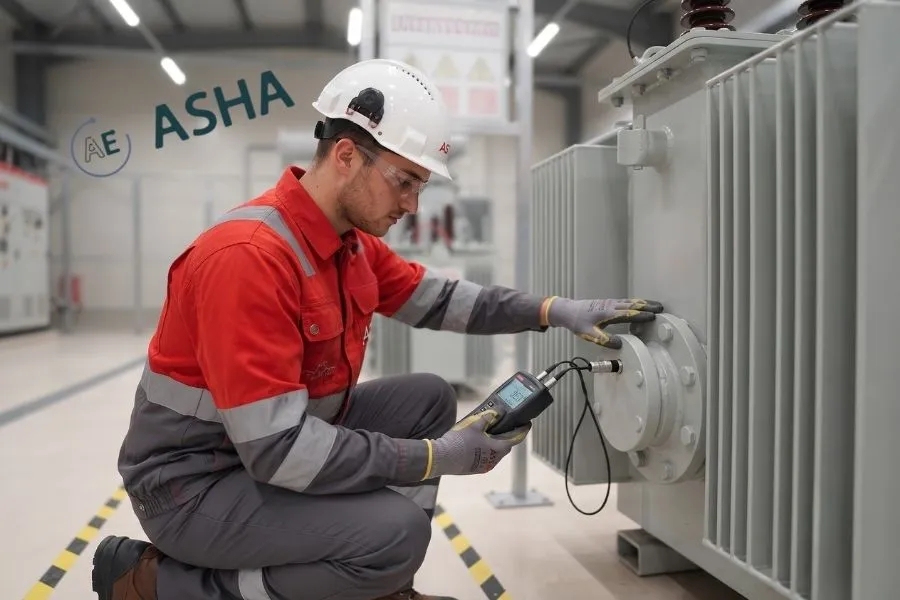

Manyetik gürültü olarak da bilinen ve şebeke frekansının iki katında oluşan titreşim, normal çalışmanın bir parçasıdır; ancak bu sesin ani yükselmesi veya karakterinin değişmesi bir anomaliye işaret eder. Nüve laminasyonlarının gevşemesi, ankraj vidalarının boşalması, titreşim sönümleyicilerin işlevini yitirmesi veya sargı gerilimindeki bozulma başlıca nedenler arasındadır. Servis prosedüründe mekanik bağlantıların tamamı sıkılık kontrolünden geçirilmeli, nüve bağlantı elemanları ve sönümleyiciler muayene edilmeli, vibrasyon analizi ile titreşim frekansı ve kaynağı netleştirilmelidir.
4. İzolasyon Direncinin Düşmesi
Periyodik bakım testlerinde sargılar arası veya sargı-toprak arasında izolasyon direncinin kabul sınırının altına inmesi, ciddi bir uyarı sinyalidir. Bu durum başlangıçta görünür bir arıza belirtisi vermeyebilir; ancak ihmal edildiğinde toprak kaçağına, iç kısa devreye ve tam çöküşe kadar gidebilen bir zinciri tetikler.
Izolasyon düşüşünün başlıca nedenleri arasında sargı yalıtım kağıdının termal yaşlanması, trafo içine sızan nem ve kondensasyon, yağ kalitesinin bozulması ile dielektrik dayanımın düşmesi yer alır. Çözüm için öncelikle yağ analizi (dielektrik dayanım ve nem içeriği) yapılmalı, ardından trafo bakım ve testleri kapsamında sargı izolasyon ölçümleri ve polarizasyon indeksi (PI) testi uygulanmalıdır. Yağın kötüleştiği durumlarda yağ filtreleme veya komple yağ değişimi gerekebilir. Düşük izolasyon direnci bulgusu hiçbir zaman göz ardı edilmemeli; bir sonraki bakıma bırakılmamalıdır.
5. Buchholz Rölesi ve Koruma Devresi Alarmları
Buchholz rölesi, yağlı transformatörlerde iç arızaların en erken habercisidir. Rölenin alarm kademesinin devreye girmesi trafo içinde gaz oluştuğuna, trip kademesinin devreye girmesi ise ani ve ciddi bir iç arızaya işaret eder. Rölenin sık alarm üretmesi veya açıklanamayan trip olayları asla küçümsenmemelidir.
Buchholz alarmının arkasında birden fazla sebep yatabilir: nüve veya sargıda kısmi deşarj ve ark oluşumu, trafo içindeki hava boşluğu, yağ degasifikasyonu veya senkronizasyon kaynaklı geçici aşırı akım. Bu nedenle alarm sonrası yapılması gereken ilk işlem, Buchholz kabında biriken gazın toplanarak analiz edilmesidir. Gaz içeriği (hidrojen, asetilen, etilen, metan) arızanın türü ve ciddiyeti hakkında kesin veri sağlar. Buna ek olarak yağ örnekleme ile DGA (Dissolved Gas Analysis — çözünmüş gaz analizi) testi yapılmalı, koruma rölesi ve bağlantıları kontrol edilmelidir. İç arıza teyit edildiğinde trafoya enerji verilmemeli, yetkili servis ekibi sahaya çağrılmalıdır.
Arıza Öncesi En Etkili Önlem: Düzenli Bakım
Yukarıda ele alınan beş arıza tipinin ortak noktası, çoğunun düzenli ve sistematik bakımla ya tamamen önlenebilmesi ya da erken aşamada yakalanarak büyük hasara dönüşmeden giderilebilmesidir. Astor transformatörleri için fabrika tarafından önerilen bakım aralıklarına uymak; periyodik yağ analizi, izolasyon ölçümleri ve fonksiyon testlerini bir program dahilinde yaptırmak, enerji kesintisi ve acil onarım maliyetlerini önemli ölçüde azaltır.
ASHA Enerji olarak Astor yetkili servis kapsamında periyodik bakım programları, acil müdahale hizmetleri ve orijinal yedek parça teminiyle trafolarınızın uzun ömürlü ve güvenli çalışmasını garanti altına alıyoruz. Arıza belirtisi fark ettiğinizde veya planlı bakım zamanı geldiğinde teknik ekibimize ulaşabilirsiniz.
