Bir bakım turunda karşılaşılan en sinsi bulgulardan biri şudur: trafo dıştan gayet sağlıklı görünür, ısınma yoktur, ses normaldir, ama ölçüm sonucu beklenenin çok altında çıkar. İşletme sorumlusunun ilk tepkisi genelde şaşkınlıktır — görünürde hiçbir belirti yokken cihaz neden "düşük" diyor?
Cevap aslında basit: bu ölçüm, yani trafo izolasyon direnci testi, gözle görülmeyen bir bozulmayı elektriksel olarak ortaya çıkarmak için yapılır. Sargı ile nüve arasındaki, sargı ile toprak arasındaki yalıtım malzemesinin ne kadar sağlam kaldığını ölçer; bu değer düştüğünde trafo çoğu zaman hâlâ normal çalışıyor olsa da, arızaya giden yolun aslında çoktan başladığını gösterir. Bu yazıda testin sahada nasıl yapıldığını, PI ve DAR değerlerinin pratikte ne anlattığını ve düşük bir sonucun işletmeci için ne demek olduğunu gerçek bir bakım senaryosu üzerinden anlatıyoruz.
Test Sahada Nasıl Uygulanır?

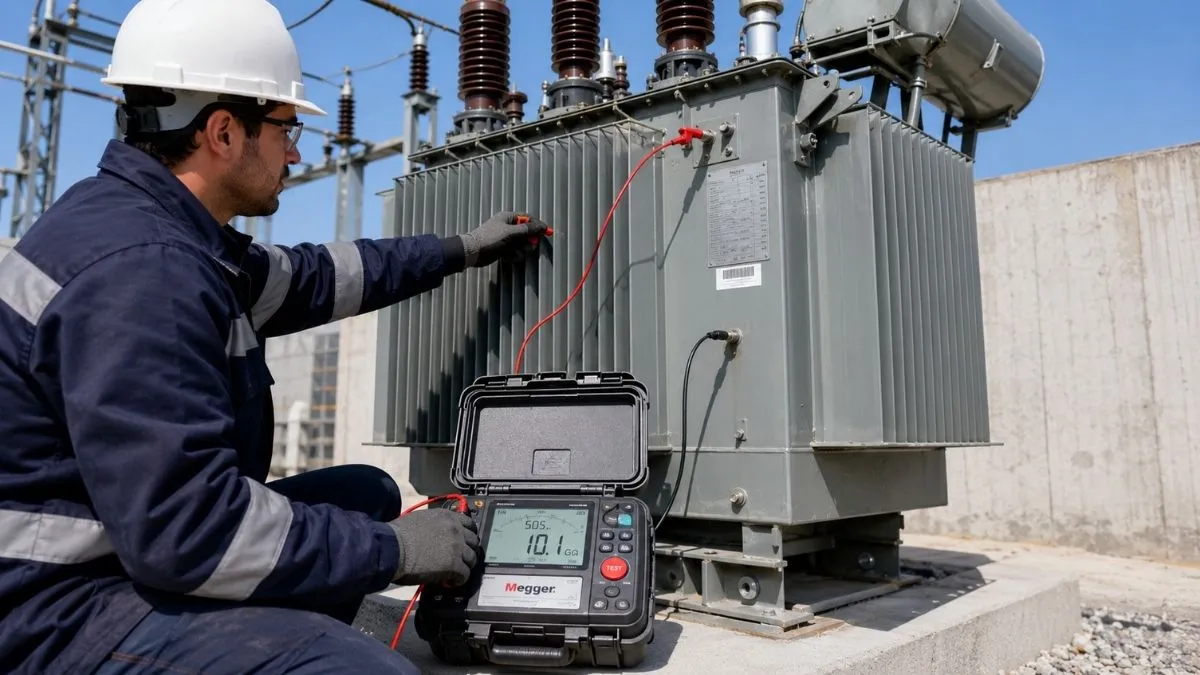

Ölçüm, sargılara ve gövdeye yüksek gerilimli bir doğru akım uygulayan bir izolasyon test cihazıyla yapılır — sahada yaygın adıyla "Megger". Cihaz, uygulanan gerilime karşı akan sızıntı akımını ölçer ve bu ikisinden izolasyon direncini megaohm cinsinden hesaplar. Trafo gücüne göre genelde 1000V ile 5000V arasında bir test gerilimi seçilir; küçük kapasiteli kuru tip trafolarda bu değer daha aşağıda kalabilir.
Tek bir anlık okuma çoğu zaman yeterli bilgi vermez. Bu yüzden ölçüm belirli zaman aralıklarında — genelde 1 ve 10. dakikalarda ya da 1, 10 ve 30. dakikalarda — tekrarlanır ve değerin zaman içinde nasıl değiştiği izlenir. Sağlıklı bir izolasyon, gerilim uygulandıkça direncini artırma eğilimindedir; nemlenmiş ya da kirlenmiş bir izolasyon bu artışı göstermez, hatta bazen tam tersi bir seyir izler. Ölçüm öncesinde trafonun enerjiden ayrılmış ve sargıların tam deşarj edilmiş olması şart; aksi halde hem sonuç yanıltıcı çıkar hem de test cihazı zarar görebilir. Nitekim doğru uygulanmış bir trafo izolasyon direnci testi, sahada dakikalar içinde büyük bir arızayı önceden haber verebilir.
PI ve DAR: Rakamın Arkasındaki Anlam

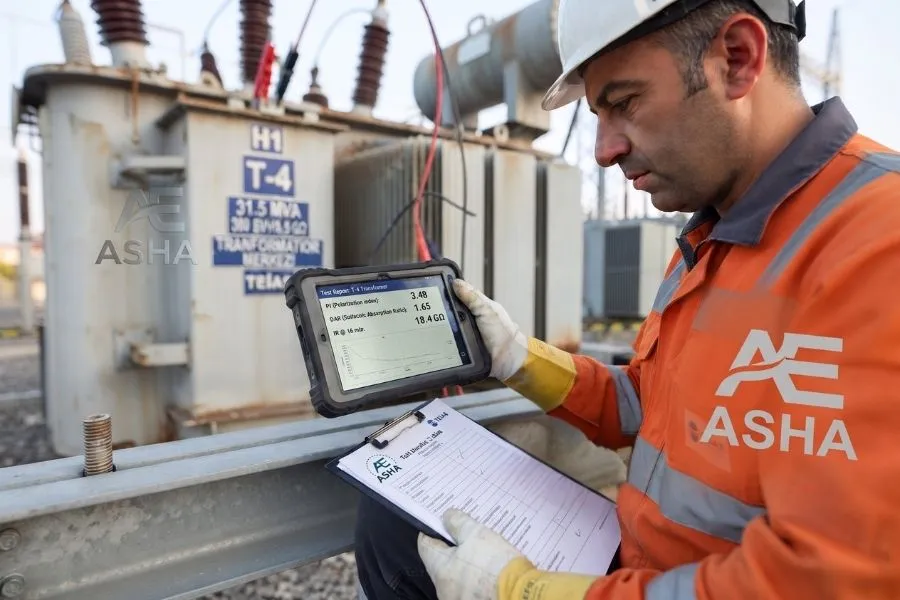

Tek başına ölçülen megaohm değeri sınırlı bilgi taşır, çünkü kabul edilebilir sınırlar sıcaklığa, neme ve trafo büyüklüğüne göre ciddi ölçüde değişir. Sahada asıl referans alınan, birbirini tamamlayan iki orandır: Polarizasyon İndeksi (PI) ve Dielektrik Emme Oranı (DAR). PI, 10. dakikadaki direnç değerinin 1. dakikadaki değere bölünmesiyle bulunur; DAR ise 60. saniyedeki değerin 30. saniyedeki değere oranı olarak hesaplanır.
Mantık şu: temiz ve kuru bir izolasyon, gerilim altında kaldıkça polarize olur ve direnci zamanla yükselir. PI değeri 2'nin üzerindeyse izolasyon genelde iyi durumdadır; 1'in altına düşüyorsa ciddi bir sorun var demektir. DAR için benzer bir okuma geçerlidir, 1.25 üzeri değerler iyi kabul edilir. Buradaki incelik şurada: bir trafonun mutlak direnç rakamı fabrika değerine göre düşük görünse bile PI oranı sağlıklıysa telaşlanacak bir durum olmayabilir; tam tersi de mümkündür — direnç rakamı yüksek görünse dahi PI düşükse bu, nem veya kirlenmenin henüz erken evresine işaret ediyor olabilir. Yani tek bir rakama değil, oranın davranışına bakmak gerekiyor.
Sonuç Düşük Çıkarsa İşletmeci İçin Anlamı Nedir?
Burada asıl soruya geliyoruz. Düşük bir izolasyon direnci ya da düşük bir PI/DAR oranı, genelde üç nedenden birine işaret eder: nem, yüzey kirlenmesi ya da yalıtım malzemesinin gerçek anlamda yaşlanıp bozunması. Yağlı trafolarda nem çoğunlukla sızdırmazlık elemanlarındaki yaşlanmadan ya da solunum sisteminin (silikajel) doygunlaşmasından sargılara sızar; kuru tip trafolarda ise ortam nemi ile toz birikimi izolasyon yüzeyinde ince, iletken bir tabaka oluşturur.
Saha tarafında sık karşılaştığımız bir örnek şöyle: havalandırması zayıf bir trafo odasında uzun süre çalışan bir kuru tip trafoda, yıllık ölçüm sonucu bir önceki döneme göre belirgin biçimde düştü. Görsel muayenede arıza izi yoktu, termal kamerada anormal bir sıcak nokta da görülmedi. Ama PI oranı 1.3'ten 1.05'e inmişti — sınırın hâlâ üzerinde, fakat eğilim açıkça kötüye gidiyordu. Sargı yüzeyinde yapılan incelemede ince bir nem-toz karışımı tespit edildi; kurutma işlemi ve yüzey temizliği sonrasında değerler eski seviyesine döndü. Bu örnek aslında testin gücünü gösteriyor: rakam henüz "kritik" sınıra girmeden, eğilim üzerinden erken uyarı verdi.
Görmezden gelinen düşük izolasyon direnci, zamanla toprak kaçağına, kısmi deşarjlara ve en kötü senaryoda sargılar arası kısa devreye kadar ilerleyebilir. İşin can alıcı yanı, bu sürecin çoğu zaman sessiz ilerlemesi: trafo aylarca "normal" çalışmaya devam edebilir, ta ki izolasyon dayanımı kritik bir eşiğe inene kadar.
Düşük sonucu bir sonraki bakıma ertelemek, aslında riski göze alarak zaman satın almaktan farksızdır.
Test Ne Sıklıkla Tekrarlanmalı?
Standart pratik, yağlı güç ve dağıtım trafolarında ölçümü yılda bir kez, nem-toz-kimyasal buhar gibi zorlayıcı koşullara sahip endüstriyel tesislerde ise altı ayda bir yapmaktır. Kuru tip trafolarda da yıllık kontrol standart kabul edilir; ancak trafo odasının havalandırması yetersizse bu periyodun sıkılaştırılması gerekir.
Tek seferlik bir ölçüm aslında sınırlı değer taşır, asıl fayda değerlerin yıldan yıla karşılaştırılmasından doğar. Bu yüzden, yapılan her trafo izolasyon direnci testi önceki yılların verileriyle birlikte bir trend olarak izlenmeli — mutlak değer sınırın üzerinde kalsa bile ani bir düşüş erken uyarı sinyali sayılmalıdır. Devreye alma sonrası ölçülen ilk değer de referans noktası olarak saklanmalı, sonraki tüm testler bu ilk kayıtla karşılaştırılmalıdır.
İzolasyon direnci testi tek başına bir trafonun tüm sağlık durumunu ortaya koymaz; yağ analizi, tan-delta ölçümü ve ısınma testleriyle birlikte değerlendirildiğinde asıl anlamını kazanır. Trafonuzda benzer bir düşüş fark ettiyseniz ya da periyodik ölçüm zamanı geldiyse, trafo bakım ve test hizmetlerimiz kapsamında sahada PI/DAR ölçümünden raporlamaya kadar tüm süreci sizin için yürütebiliriz. Bir sonraki adım genelde basittir: cihazı sahaya götürmek ve rakamların ne söylediğine birlikte bakmak.
