Kamu hizmet binaları, ulaştırma altyapıları ve stratejik devlet kurumlarında enerji sürekliliği; kesintisiz iletişim, operasyonel güvenlik ve kamu düzeni açısından taviz verilemez bir önceliğe sahiptir. ASHA Enerji olarak, T.C. Ulaştırma ve Altyapı Bakanlığı bünyesinde bulunan 3 adet güç/dağıtım transformatörü ile 7 adet orta gerilim (OG) modüler şalt hücresinin kapsamlı periyodik test, ölçüm, koruma koordinasyonu ve bakım çalışmalarını sıfır iş kazası ve tam teknik standartlarla tamamladık.
3 Adet Transformatörün Test ve Bakım Kapsamı
Transformatörler, orta gerilim enerjisini tesisin ihtiyaç duyduğu 400 V alçak gerilime dönüştüren enerji merkezinin kalbidir. Bakanlık bünyesindeki 3 adet transformatörde uyguladığımız temel test protokolleri şunlardır:

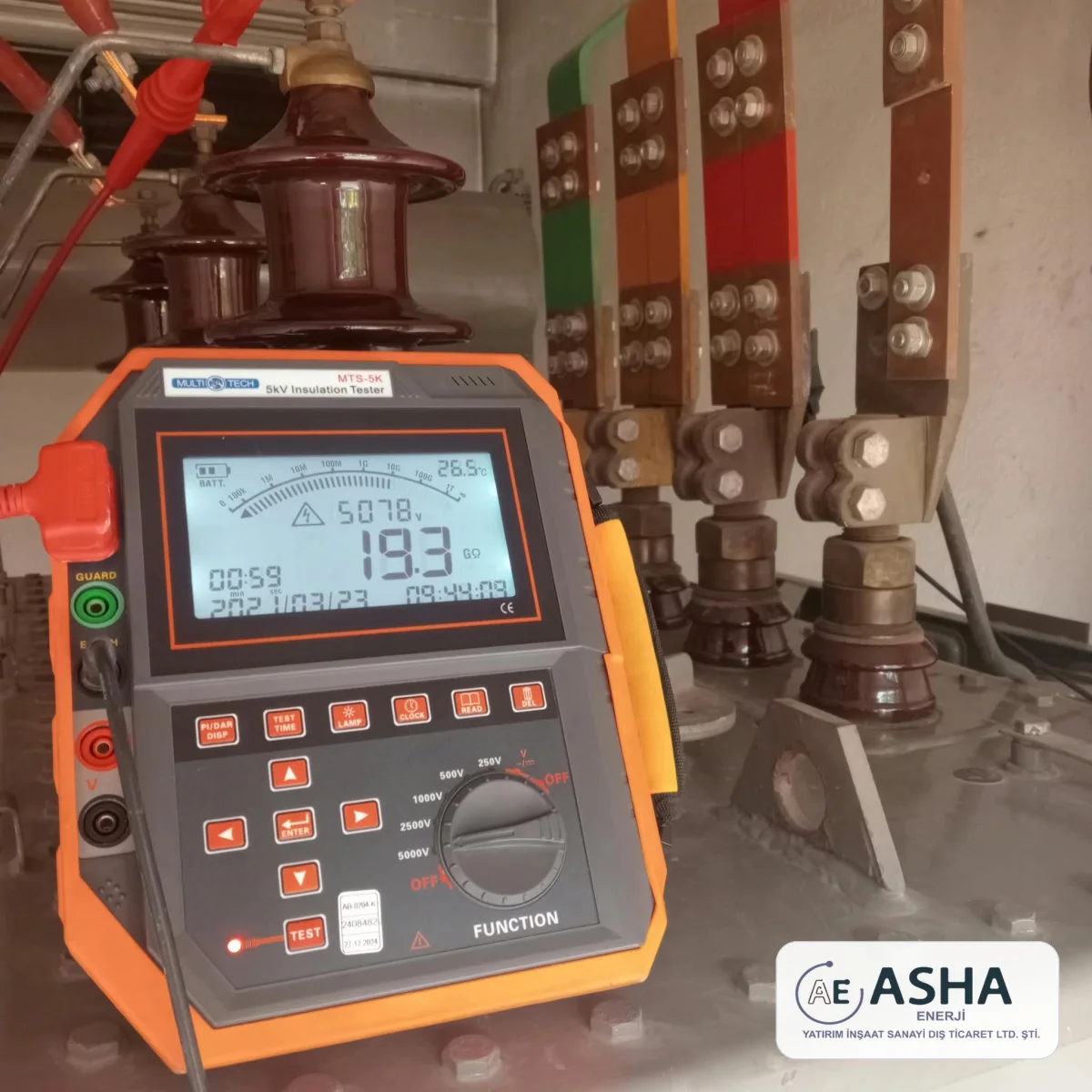

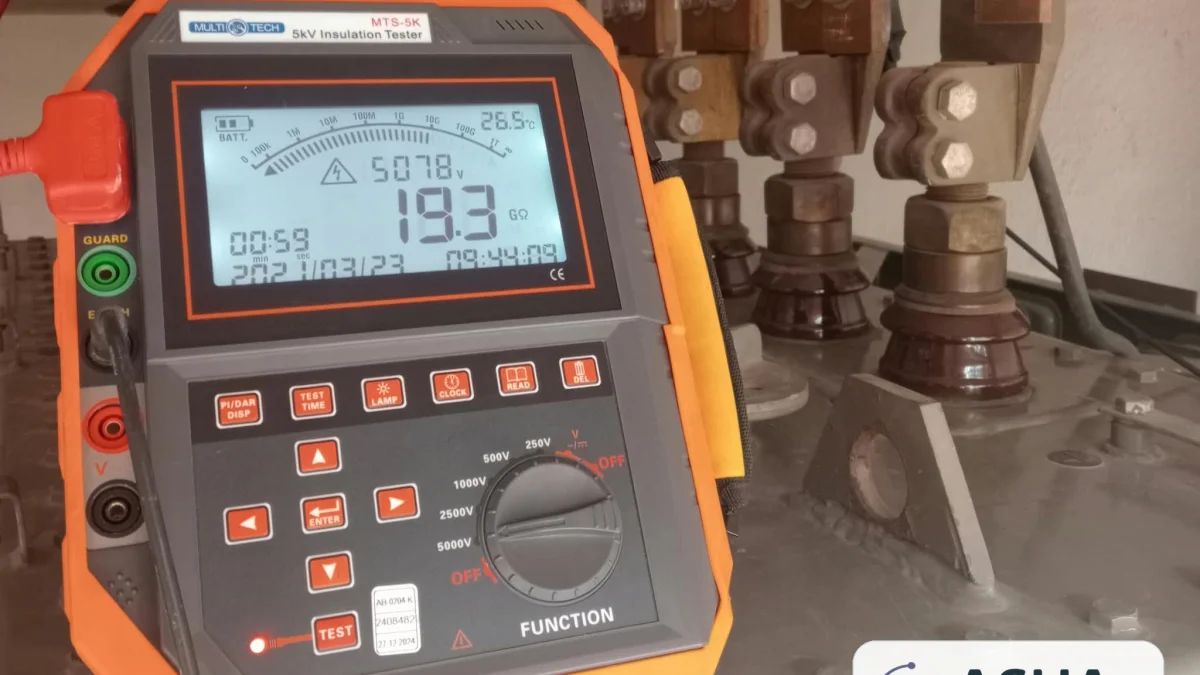

- İzolasyon Direnci (Megger) Ölçümleri: Dijital 5 kV Megger test cihazımızla sargılar arası (YG-AG) ve sargı-gövde (YG-Gövde, AG-Gövde) yalıtım direnci test edilmiş; 5078 V gerilim altında 19.3 GΩ gibi mükemmel izolasyon değerleri kayıt altına alınmıştır. Polarizasyon İndeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) analizleri yapılmıştır.
- Sargı Direnci Ölçümü: Transformatörün tüm fazlarında ve farklı kademe pozisyonlarında sargı doğru akım dirençleri mikroohm hassasiyetinde ölçülerek kademe anahtarı kontaklarının simetrisi teyit edilmiştir.
- Çevirme Oranı ve Polarite (TTR) Testi: Giriş ve çıkış gerilim dönüşüm oranları ölçülerek sargılarda kısa devre, sipir kopukluğu veya oran sapması olmadığı doğrulanmıştır.
- İzolasyon Yağı Dielektrik Dayanım Testi: Yağlı transformatörlerden standartlara uygun numune alınarak otomatik yağ test cihazında delinme gerilimi (kV) tespiti gerçekleştirilmiş, ark söndürme ve soğutma performansı değerlendirilmiştir.
- Mekanik Bakım, Buşing ve Conta Kontrolleri: Porselen buşinglerin yüzey temizliği yapılmış, çatlak/kirlilik kontrolü gerçekleştirilmiş, yağ sızıntısı önleyici contalar sıkılmış ve silikajel nem alıcı filtreleri yenilenmiştir.
7 Adet OG Hücresinin Test, Röle Koordinasyonu ve Bakımı
Tesisin şalt güvenliğini sağlayan 7 adet orta gerilim modüler hücresinde (kesicili trafo koruma hücreleri, giriş-çıkış yük ayırıcılı hücreler, gerilim trafosu hücresi) hayata geçirilen mühendislik çalışmaları:

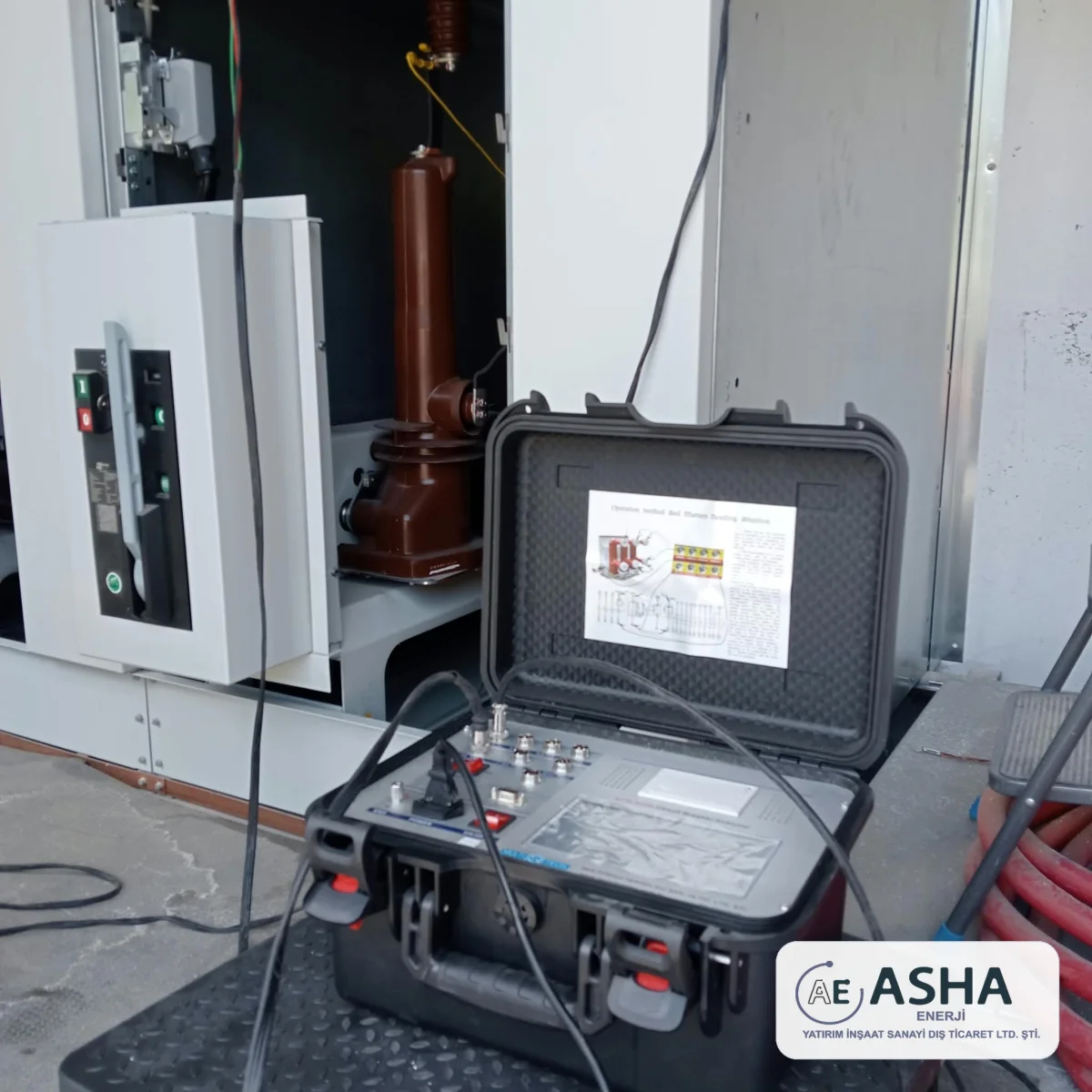

- Kesici Açma-Kapama Zaman Analizi: SF6 gazlı ve vakumlu kesicilerin kutup eşzamanlılık süreleri (simultaneity), açma-kapama hızları milisaniye hassasiyetinde analizörle ölçülmüş, yay kurma mekanizmaları yağlanarak test edilmiştir.

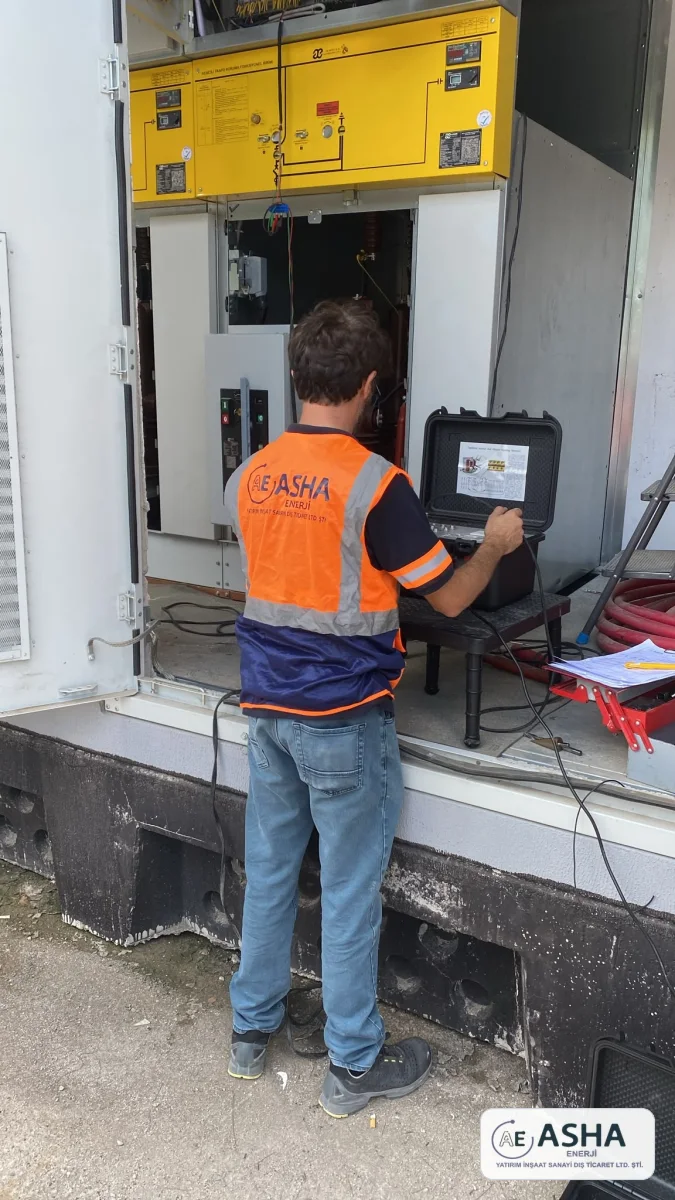

- Sekonder Koruma Rölesi Fonksiyon Testleri: Hücrelerdeki dijital aşırı akım ve toprak koruma rölelerine ikincil akım enjeksiyonu uygulanarak ayar değerleri doğrulanmış, açma bobinleri tetiklenerek koruma zinciri eksiksiz simüle edilmiştir.

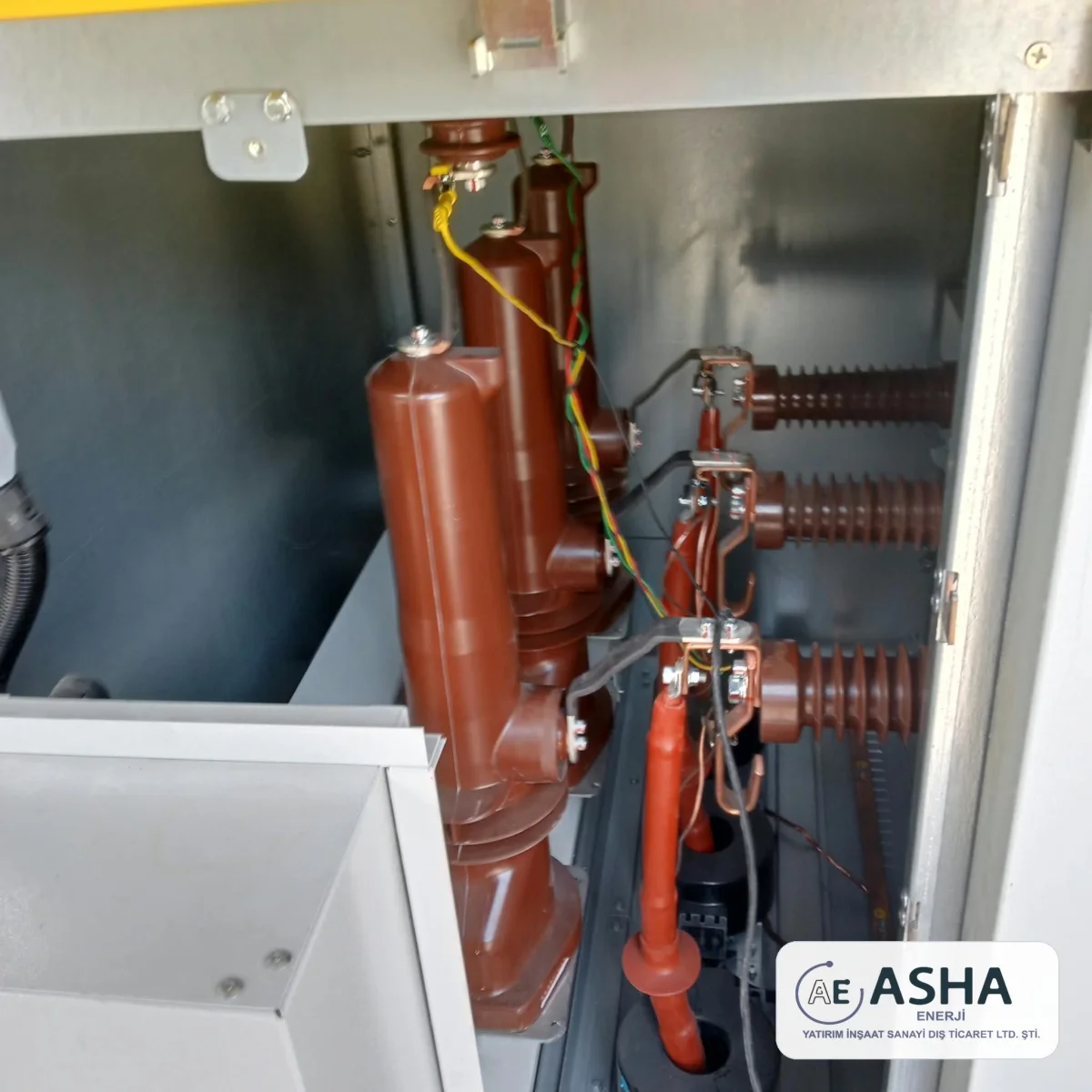

- Akım ve Gerilim Transformatörü Testleri: Toroid akım trafoları, dökme reçineli akım trafoları ve gerilim ölçü trafolarının oran ve polarite testleri yapılmıştır.

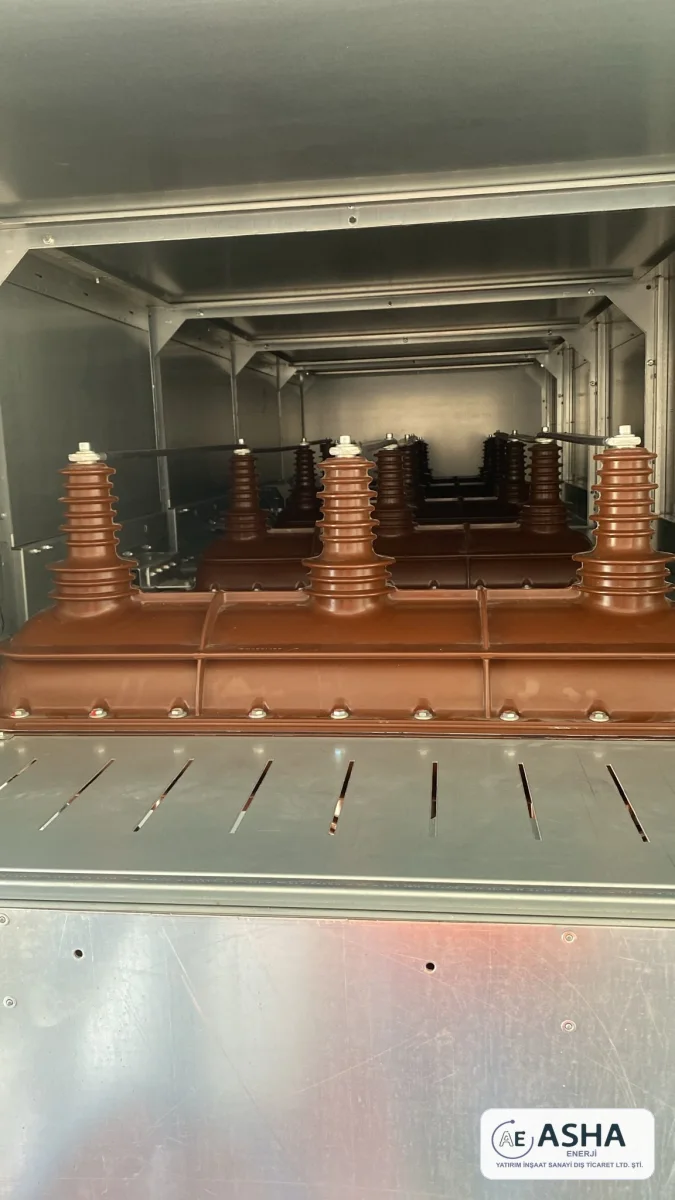

- Bara Tüneli ve Geçit İzolatörleri Bakımı: 7 hücrenin üst bara bağlantı kompartımanındaki bakır baralar tork anahtarıyla torklanmış, epoksi geçit izolatörlerinin dielektrik temizliği yapılmıştır.
- Topraklama ve Güvenlik Kilitlemeleri: Hücre kapı kilitlemeleri, topraklama ayırıcısı mekanik kilitleri ve koruma topraklama geçiş dirençleri test edilerek operatör güvenliği teminat altına alınmıştır.
Sahadan Çalışma Kareleri
ASHA Enerji uzman mühendis ve teknisyenlerimizin T.C. Ulaştırma ve Altyapı Bakanlığı sahasındaki test ve bakım anlarından fotoğraflar:
Kamu Kurumlarında Periyodik Bakım Neden Hayatidir?
Orta gerilim teçhizatları; toz, nem, sıcaklık farkları ve dinamik elektriksel yüklenmeler sebebiyle zaman içinde yıpranır. İzolasyon zayıflaması veya röle fonksiyon kaybı sahada hiçbir ön belirti vermeden aniden gelişebilir ve telafisi güç enerji kesintilerine veya ark patlamalarına yol açabilir.
Planlı ve kalibreli cihazlarla gerçekleştirilen periyodik bakım çalışmaları; ekipman arızalarını henüz başlangıç aşamasındayken tespit ederek tesisin ekonomik ömrünü uzatır, can ve mal güvenliğini en üst düzeye çıkarır.
